ADATTATORI MOTORI

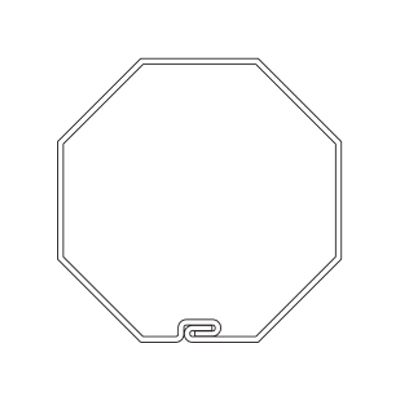

Adattatore 45 HASO
Ottagonale Ø60
Adattatore per
Rullo
Ottagonale Ø60
cod C6025
Adattatore 45 HASO
Ottagonale - Ø70
Adattatore per
Rullo
Ottagonale Ø70
cod C7025

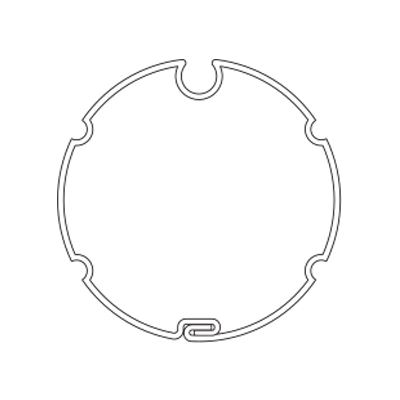

Adattatore 45 HASO
Ogiva Ø70
Adattatore per
Rullo
Ogiva Ø70
cod C7015
Adattatore 58 HASO
Ottagonale Ø70
Adattatore per
Rullo
Ottagonale Ø70
cod C7050
Adattatore 45 CHERUBINI
Ottagonale Ø60
Adattatore per
Rullo
Ottagonale Ø60
cod A4505-0510
Adattatore 58 CHERUBINI
Ottagonale Ø70
Adattatore per
Rullo
Ottagonale Ø70
cod A5805-0510
Adattatore 45 CHERUBINI
OGIVA Ø70
Adattatore per
Rullo
Ogiva Ø70
cod A4005-0520
Adattatore 58 CHERUBINI
OGIVA Ø70
Adattatore per
Rullo
Ogiva Ø78
cod A5805-0502
SUPPORTI MOTORI

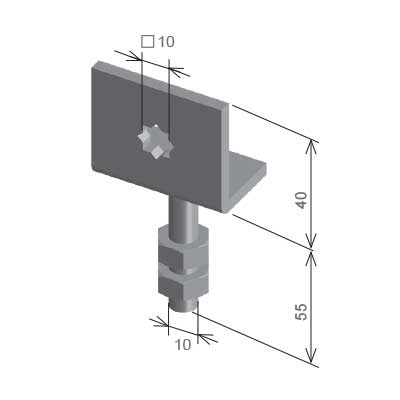

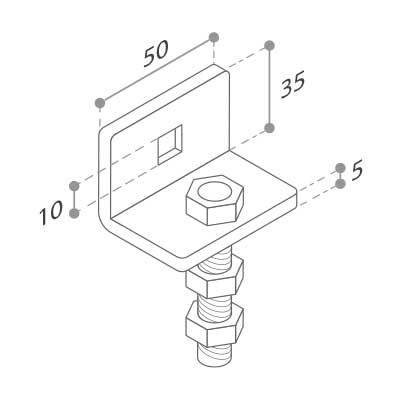

Supporto 45 Regolabile
Supporto 45 regolabile con foro stella 10
cod S456032
Supporto 58 Regolabile
Supporto 58 regolabile con foro quadro 16
cod S556010

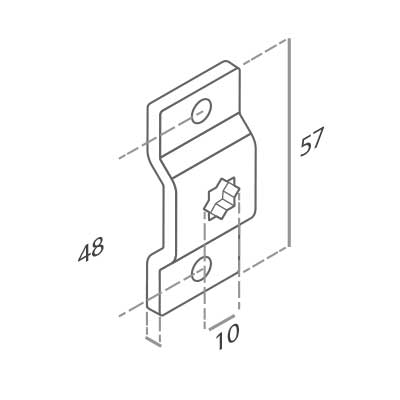

Supporto 45 Parete
Supporto 45 parete con foro stella 10
cod S456038

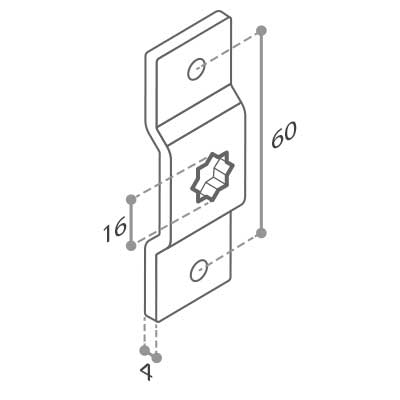

Supporto 58 Parete
Supporto 58 parete con foro stella 16
cod S556040
Supporto 45 mensola
Supporto 45 mensola ambidestra
con foro Stella 10
cod SB.43

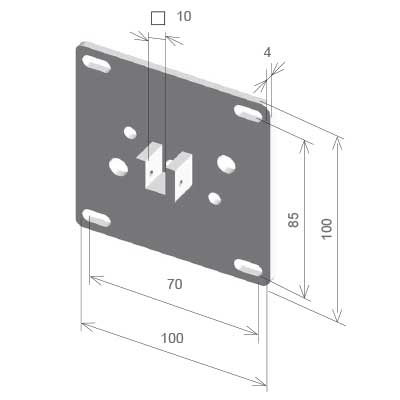

Supporto 45 piastra
Supporto 45 piastra
con sella foro quadro 10
cod S456030

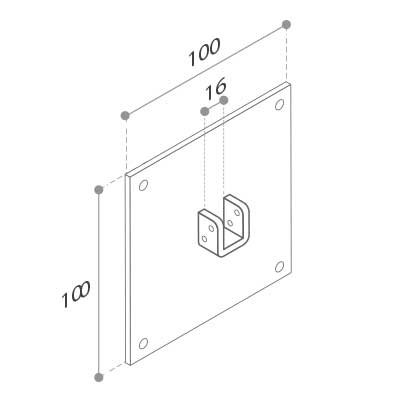

Supporto 58 piastra
Supporto 58 piastra
con sella foro quadro 16
cod S556012

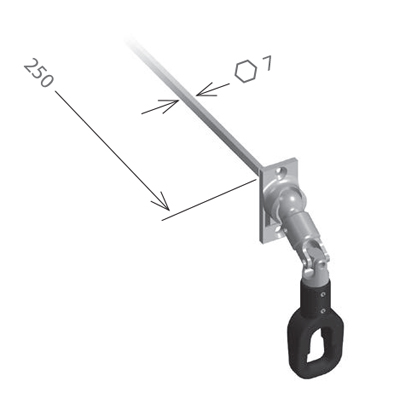

Supporto 45 piastra
Uscita snodo 45° motore con
manovra di soccorso
cod P200.45

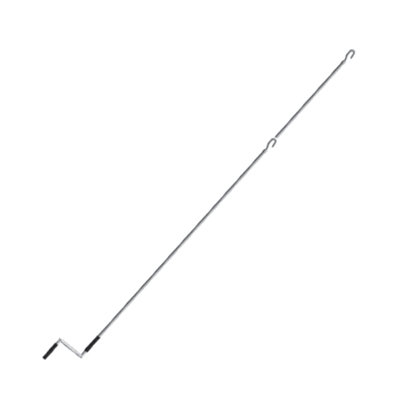

Asta snodata con gancio
Asta snodata con gancio per motore con
manovra di soccorso
cod P.500.20
SISTEMA ANTIEFFRAZIONE PANZER
Principio di Funzionamento
Il sistema consente il bloccaggio automatico dell'avvolgibile nella sua posizione completamente abbassata. Per la scelta del numero di molle da impiegare, considerare che esse devono essere montate ad una distanza non inferiore a 80 cm tra loro, le due esterne a non più di 10 cm di distanza dalla fine dell'avvolgibile. Si consiglia inoltre di verificare che non vi siano più di 30 kg di carico su ogni molla. AVVERTENZE: Il sistema è efficace solo se il rullo è bloccato
(es.: manovra a motore o argano ad asta.)

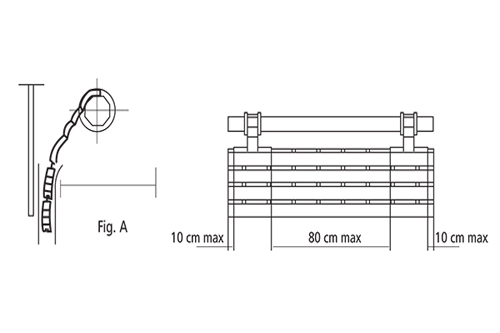

Indicazioni di Montaggio
Con l'avvolgibile in posizione completamente abbassata e il sistema di manovra nella sua posizione di finecorsa inferiore, verificare che l'ultima stecca sia contenuta all'interno delle guide. Posizionare gli anelli adattatori orientandoli come indicato in figura A. Agganciare il dispositivo di bloccaggio in modo che sia nella posizione di inarcamento negativo (lasciare un po' di gioco per tollerare eventuali piccoli spostamenti della posizione di fine corsa)

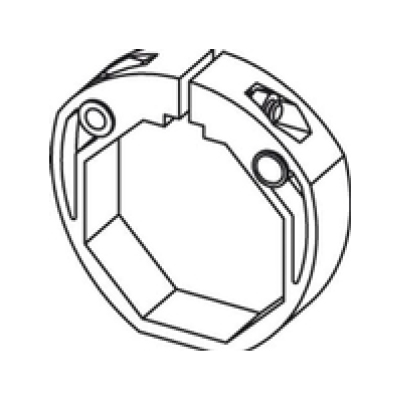

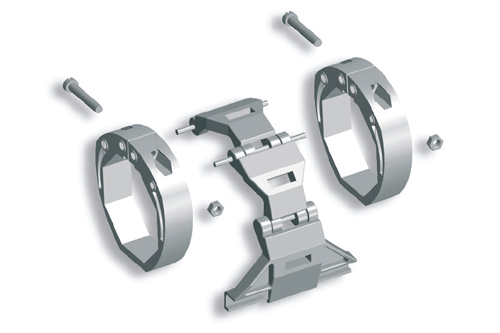

Anelli Panzer
Ottagonali Ø60
cod AN60

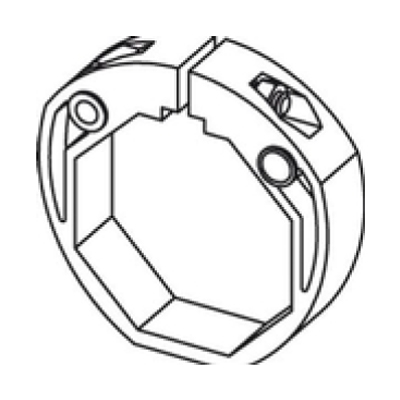

Anello Panzer
Ottagonali Ø70
cod AN70

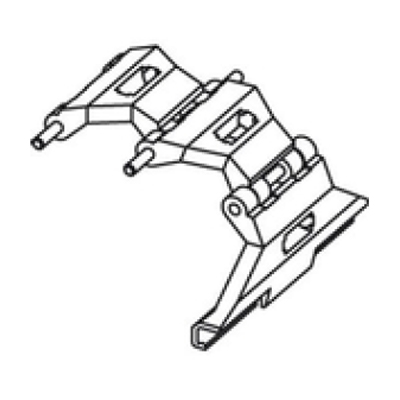

Antieffrazione Panzer Profilo
da 14 mm a 3 elementi
cod 9840226
